Dispositivos de cifra

Aquó os presentamos algunos de los dispositivos de cifra existente o utilizados en España, junto con alguno de los que hemos podido ver o disponemos de ellos, utilizados en otros países,

Syko. (I), En realidad es un dispositivo utilizado por la aviación británica durante la II Guerra Mundial para las comunicaciones aire-tierra. Fue roto por los alemanes. El de la fotografía está en nuestro país. Posiblemente obtenido de algún avión británico en la II Guerra Mundial

Criptografo Palacios. (E). Existían dos versiones, de sobremesa, y uno más reducido. La de la fotografía es la de sobremesa.

Hagelin CX-52. (S). Una de las máquinas clásicas de cifrado. La Hagelin CX-52 fue ampliamente utilizada por el Ejército español, como mínimo, hasta mediados de los 60.

Hagelin BC-52. (S). Se trata simplement de una CX-52 con ka extensión de tevlado B-52,

Hagelin M-209.(USA). Aunque diseñada por Boris Hagelin, al igual que las dos anteriores, y con nombre original C-38, fue fabricada y ampliamente utilizada por el ejército amercicano con el nombre de M-209 y por la Marina estadpunidense con el nombre de CSP-1500, desde la II Guerra Mundial. Ésta es propiedad del Ejército español y no sabemos si fue utilizada o simplemente "evaluada".

Enigma militar. (A). Se trata de uno de los pocos modelos de Enigma Militar que se encuentran en España. Posiblemente se trate de una de las máquinas utilizadas por los servicios secretos o por los Agregados militares alemanes en España.

Enigma K. (A). Se trat de una de las máquinas vendidas por los alemanes al bando del general Franco. Las primeras se compraron en noviembre de 1936 y venían con los números de serie A y K. La de la imagen tenía el cableado del Agregado Naval español en Berlín que los alemanes denominaban SNA. En el apartado de textos y manuales hay el manual de dicha máquina utilizada en la Guerra Civil.

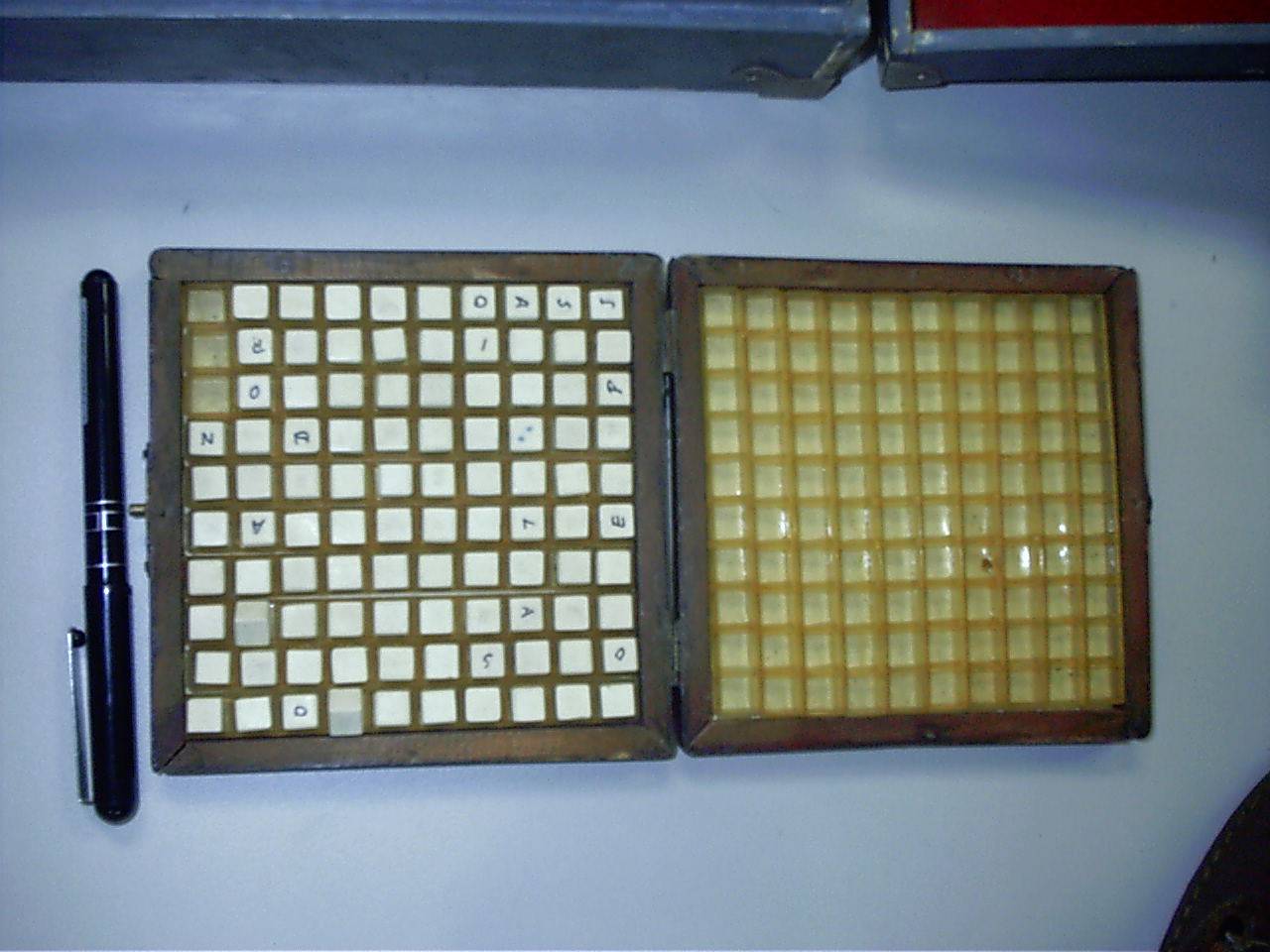

Cifrador Eolus. (E). Un cifrador para "pobres". Fue utilizado por el Ejército español en dos versiones que cambiaban unicamente en el tamaño. El de la fotografía es la versión pequeña,

Kryha.(A). La máquina de cifrar Kryha fue ytilizada por el bando nacional y por los servicios secretos vascos durante la Guerra Civil. Era familiarmente conocida como la "bombonera".

Kryha Liliput.(A). Versión portable de la máquina de cifrar Kryha, El Ministerio de Estado español adquirió unas cuantas para el tráfico diplomático.

Clave Norte. (E). Dipositivo de cifrado muy sencillo utilizado en la Guerra Civil. En el apartado de Historia puede leerse el manual de instrucciones.

Cifrador R. (E). El cifrador R funciona como un típico cifrado de trasposición con nulos. Fue probablemente utilizado en los años 40. Para cifrar ambos comunicantes debían disponer de unas hojas donde estaban dibujadas cuatro rejillas por cada cara, con lo que había ocho maneras diferentes de escoger la rejilla inicial. Hay una descripción muy completa de esta clave en la sección de "Criptografia Real".

Cifrador RF. (E). Se trata de un cifrador de rejilla. Fue declarado de utilidad pública para el ejército por R. O. C. de 8 de mayo de 1930. En el texto sbre los métodos de rejilla hay una explicación de su uso.

Regla de Saint Cyr.(F). Se utilizaba generalmente en combinación con cifrados polialfabéticos como el de Vigènere. El Ejército español utilizó cifrados de este tipo hasta los años 70, como por ejemplo el denominado cifrador con el cuadro S-51.

Criptografo de Cinta. (E). Fue el más ampliamente utilizado por el bando republicano durante la guerra civil. En la imagen podemos ver la denominada clave ABANDO.

Criptógrafo Vayá. (E). Fue ofrecido en su día a la Armada española. No sabemos si llegó a utilizarse, aunque creemos que no.

Secráfono S-22. (E), Secráfono diseñado por Antonio García de Gúdal del grupo de Baja Frecuencia del Instituto Nacional de Electrónica. Fue fabricado a primeros de los 60, probablemente en 1962 por la empresa INDESA. Foto cedida por Rafael Matilla Páramo.

Criptografo San Carlos. (E). Era una versión del cifrador Wheatstone utilizado entre otros por el Ejército del Aire español en los años 40.

Siemens MSC 2001. (A). Es un secráfono desarrollado y fabricado por Siemens en Alemania. A pesar de que se puede utilizar en la línea de audio de cualquier aparato de radio, fue diseñado para ser utilizado con la estacion SN/PRC-77. Dispone de hasta 8 diferentes claves criptográficas que se pueden almacenar en el dispositivo. La clave actual se selecciona con la llave giratoria del panel frontal.

Enigma Nema.(S). La NEMA, en realidad denominada oficialmente T-D (Tasten-Drücker Maschine) fue la máquina que sustituyó a las máquinas Enigma utilizadas en Suiza. Era mucho más segura que sus predecesoras ya que disponía de un número mayor de rotores. Podeis ver una descripción detallada en el apartado de textos y manuales.

Telefono de campaña FF54 - OB/ZB. (A). Se trata de un teléfono de campaña alemán derivado del clásico FF33. Fabricado por Lorenz a mediados de los 50, esta versión está modificada para actuar como secráfono.

Geheimschrieber T52D. (A). Era un teletipo alemán utilizado en la II Guerra Mundial. Conocido por los criptoanalistas de Bletchley Park como Sturgeon. Era utilizado por la Luftwaffe y las unidades de la Kriegsmarine. Esta foto pertenece al ejemplar que está en el Imperaial War Museum de Londres,

Typex. (I). Se trata de una versión de Enigma adaptada por los británicos para asegurar sus comunicaciones. Su nombre viene de máquina tipo X (Type X). Este ejemplar está expuesto en el Imperaial War Museum de Londres.
